Áttekintés

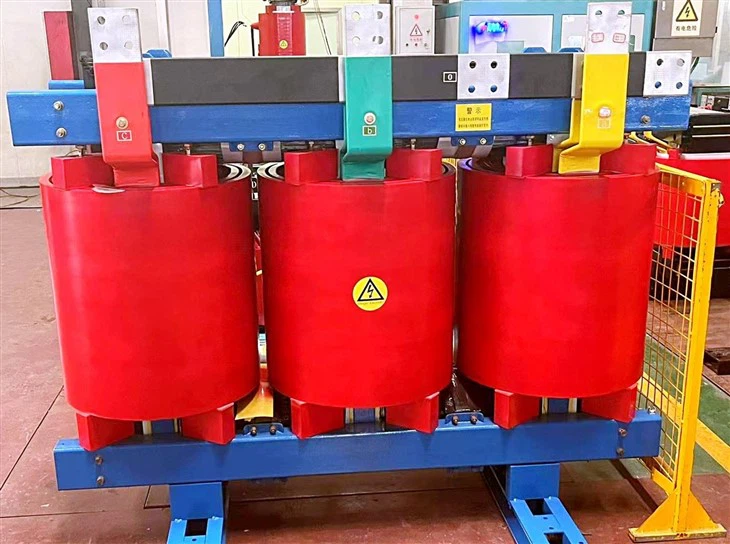

A 400 kVA-os száraz transzformátort kifejezetten a CHE Scropoasa alállomás 6,3 kV és 20 kV feszültségű korszerűsítésére tervezték. Karbantartást nem igénylő epoxigyanta szigeteléssel, alacsony veszteségű szilíciumacél maggal és réz tekercsekkel büszkélkedhet. Ez a transzformátor természetes léghűtéssel működik, és ±2x2,5%-os feszültség beállítást tesz lehetővé. Megfelel az EN 60076 szabványnak. A mellékelt tartozékok egy kétirányú kocsi, hőmérséklet-érzékelők és integrált hőmérséklet-szabályozó rendszer. A transzformátor jelentős túlterhelést is képes elviselni, és megfelel az ECO Design 548/2014 irányelvnek. Az átfogó gyári tesztelés garantálja a magas teljesítményt és megbízhatóságot. További információért:kérjük lépjen kapcsolatba velünk.
Legfontosabb specifikációk
- Teljesítmény:400 kVA
- Feszültség opciók:
6,3 kV-os modell:Elsődleges 6,3 kV / Másodlagos 0,4 kV
20 kV-os modell:Elsődleges 20 kV / Másodlagos 0,4 kV
- Hűtőrendszer:Természetes légáramlás
- Hőmérséklet osztály:Az SR EN szerint 60076-3
- Maximális tekercs túlmelegedés:100 fok
- Zajszint:63 dB
- Szigetelés:Epoxigyanta és kvarcpor keveréke a karbantartásmentes működésért, nedvességállóságért és tűzbiztonságért.
- Mag:Alacsony veszteségű hidegen hengerelt szilícium acél nagy mágneses permeabilitással és minimális hiszterézis és örvényáram veszteséggel.
- Tekercselések:Réz epoxigyanta szigeteléssel, amely nagy mechanikai szilárdságot biztosít a rövidzárlati erők ellen.
Műszaki jellemzők
- Kapcsolat:Dyn-5
- Beállítás:Ötfokozatú beállítás ±2x2,5%-os tartományban a nagyfeszültségű oldalon, a transzformátor feszültségmentesítésekor.
- Szigetelés szintje: F
- Környezeti feltételek:
Maximális környezeti hőmérséklet: +40 fok
Minimális környezeti hőmérséklet: -30 fok
Magasság:<1200 meters
Nedvesség:<100% at 20°C
Szeizmikus ellenállás: 760±15 Hgmm
Kiegészítők
- Targonca:Kétirányú kerekeket tartalmaz reteszelő mechanizmussal.
- Hőmérséklet érzékelők:Legalább három PT100 érzékelő.
- Hőmérséklet-szabályozó egység:Integrálva a védelmi, jelző- és felügyeleti rendszerbe
- Emelőfülek:A könnyű kezelhetőség érdekében
- Semleges terminál:A kisfeszültségű oldalon elérhető a 400 kVA, 6,3/0,4 kV-os transzformátor
Megfelelés
- Szabványok:EN 60076, CEI 60076 sorozat, IEC 60185, DIN-VDE 0414-1
- ECO tervezési irányelv:Teljes mértékben megfelel az 548/2014 irányelvnek és annak későbbi módosításainak.
Működési rugalmasság
- Túlterhelési képesség:
10%-os túlterhelés 1 órán keresztül
20%-os túlterhelés 30 percig
30%-os túlterhelés 15 percig
40%-os túlterhelés 8 percig
50%-os túlterhelés 4 percig
- Túlingerlés tolerancia:A névleges feszültségtől és frekvenciától maximum 5%-os eltéréssel képes üzemelni.
Tesztelés
Minden transzformátor átfogó gyári vizsgálaton esik át, beleértve:
- Az átalakulási arány ellenőrzése
- Kapcsolatcsoport érvényesítése
- Tekercsellenállás mérése
- Szigetelési ellenállás és abszorpciós együttható vizsgálata
- Dielektromos veszteségszög érintőmérés
- Alkalmazott feszültség és indukált feszültség vizsgálatok
- Üres és rövidzárlati veszteségek mérése
- Tekercs túlmelegedése és homopoláris impedancia mérése
- Zajszint felmérés
- Az olaj dielektromos merevsége
További részletekért, műszaki támogatásért vagy személyre szabott árajánlatért forduljon értékesítési csapatunkhoz. Elkötelezettek vagyunk a megbízható, kiváló minőségű transzformátor megoldások szállítása iránt, az Ön egyedi igényeire szabva.Lépjen kapcsolatba még ma, és tapasztalja meg kiemelkedő szolgáltatásunkat és szakértelmünket.
